ADEX Midi Afriso

Regulátor ADEX Midi Afriso je určen k řízení teploty vratné vody u kotlů na tuhá paliva. Lze jej použít ke kotlům libovolného výkonu. Jedinou podmínkou je správné dimenzování směšovacího ventilu a kotlového čerpadla.

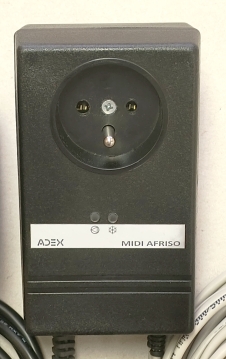

Jedná se o miniaturní regulátor jako modul do síťové zásuvky , dodávaný společně se servopohonem Afriso a adaptérem na směšovací ventil ESBE.

Po nainstalování soupravy na ventil stačí jen napáskovat dvě teplotní čidla na potrubí a zapojit připravený kabel do čerpadla. V regulátoru se nastavuje pouze hlídaná teplota vratné vody a směr otáčení servopohonu.

Oproti hlídání teploty vratné kotlové vody pomocí termostatických ventilů je použití ADEX MIDI Afriso výhodnější, protože řeší lépe vyhasínání kotle. Zamezuje jak zpětnému vybíjení akumulační nádrže do kotle, tak zbytečnému promíchání vody v akumulační nádrži a rozbití teplotního vrstvení vody v akumulaci. Tím se zásadně zlepšuje ekonomika provozu s akumulační nádrží.

Kromě základního zapojení v systému s akumulační nádrží může být ADEX MIDI Afriso použit i v systému s anuloidem nebo se čtyřcestným ventilem u kotlů na tuhá paliva. Zde je nutno seznámit se s omezeními, uvedenými v návodu k regulátoru.
Regulátor ADEX MIDI Afriso nenahrazuje regulátor ADEX Comfort R pro systémy se čtyřcestným ventilem!

Příklady zapojení do soustavy:

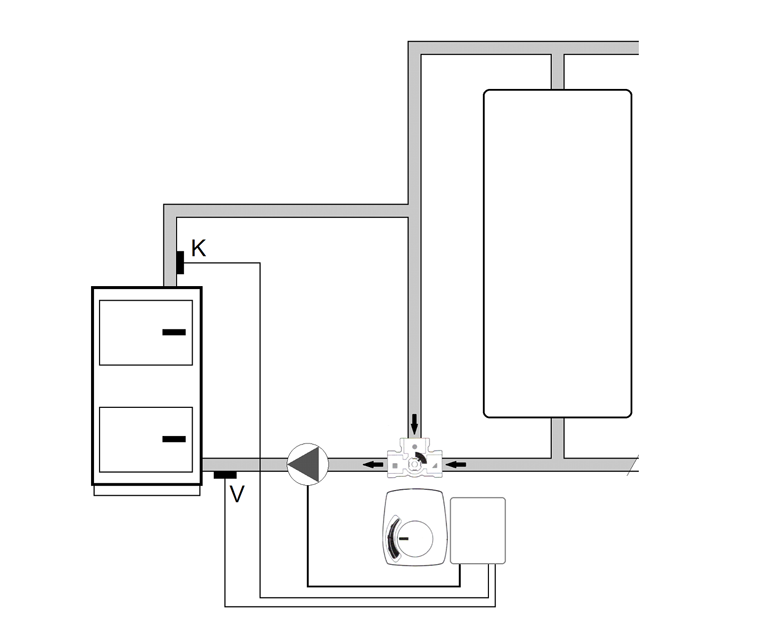

Funkční schéma zapojení regulátoru s AKU:

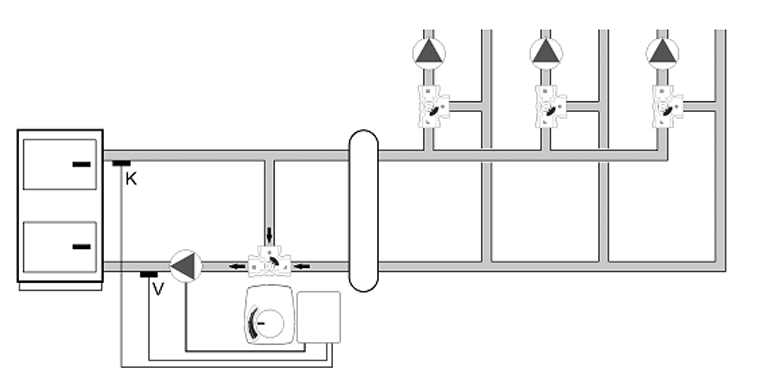

Funkční schéma zapojení regulátoru s anuloidem:

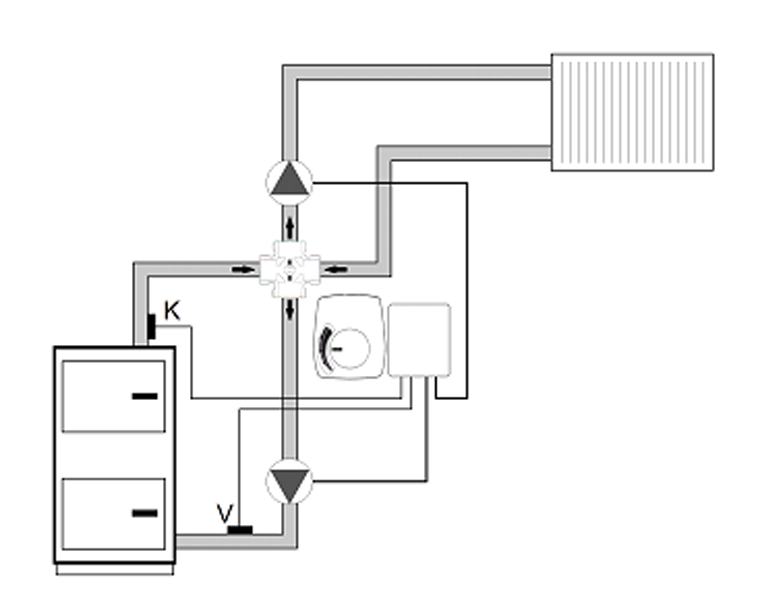

Funkční schéma zapojení regulátoru se čtyřcestným ventilem :

Objednací číslo: 1426

Soubory ke stažení:
> Návod

Související produkty:

> ADEX Comfort R
> ADEX Comfort R DIN
> ADEX MIDI 2010

Parametry:

Napájení - příkon 230V/50Hz
max 10VA

Krytí IP 41

Výstup pro čerpadla 230V/50Hz,
max. 200VA

Složení soupravy:

Elektronický regulátor

Servopohon Afriso ARM343

Adaptér Afriso/ESBE-VRG

Příložná čidlo K,V včetně montážního příslušenství (2spr.), délka přívodu 300cm

Síťová flexošňůra pro čerpadlo
