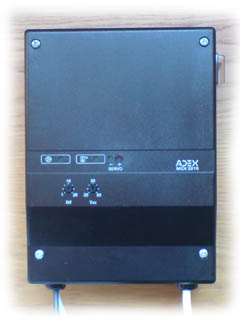

ADEX Midi 2010

Regulátor ADEX MIDI 2010 je určen k ovládání směšovacího ventilu pro míchání požadované teploty vody podle teplotního čidla V. Dále spíná oběhové čerpadlo v několika režimech, kdy nejpodstatnější je spínání podle rozdílu teplot na čidlech K a V. To se využije jak u kotlových okruhů, kdy čerpadlo vypne v okamžiku, kdy kotel přestane dávat výkon (např. kotel na tuhá paliva vyhasne) a omezí se tak ztráty v kotli. U systému s akumulační nádrží se tak zamezí zpětnému vybití akumulační nádrže do kotle. Dalším využitím spínání oběhového čerpadla podle rozdílu teplot je v systémech se slunečním kolektorem. Zde se dá regulovat nabíjení akumulační nádrže nebo zásobníku TUV. V některých jednoduchých systémech je možno regulátor využít pro regulaci teploty otopné vody na předem nastavenou hodnotu. Oběhové čerpadlo může mít nastaveno doběh po vypnutí pokojového termostatu.

Příklady zapojení do soustavy:

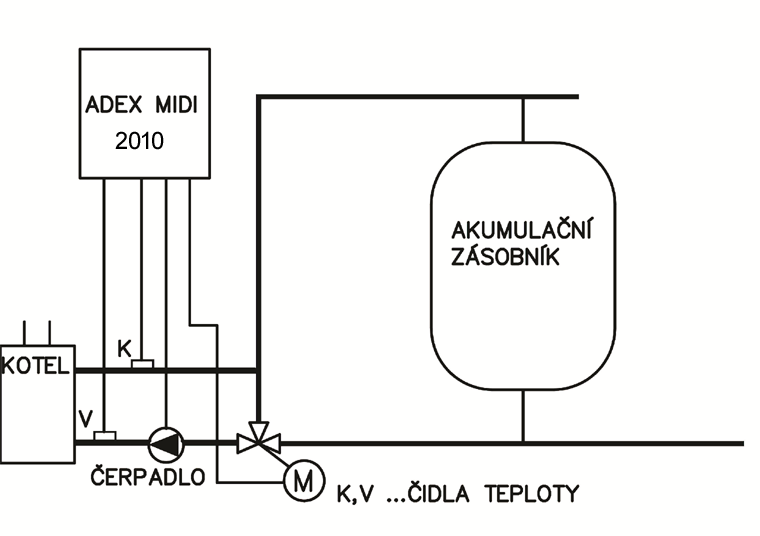

Zapojení MD1a: Ochrana teploty vratu kotle s akumulací

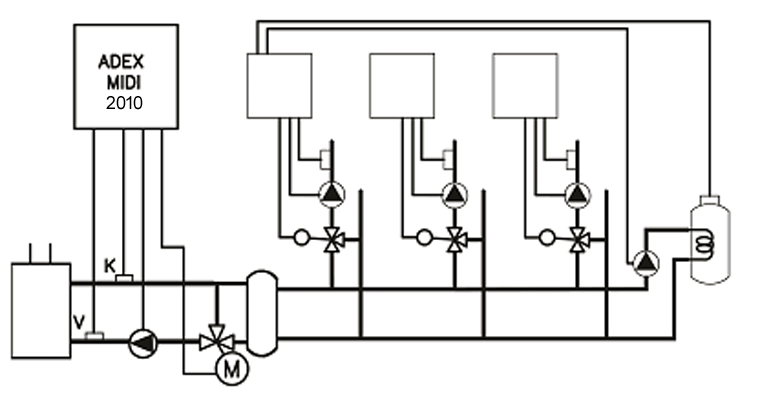

Zapojení MD1b: Ochrana teploty vratu kotle s anuloidem

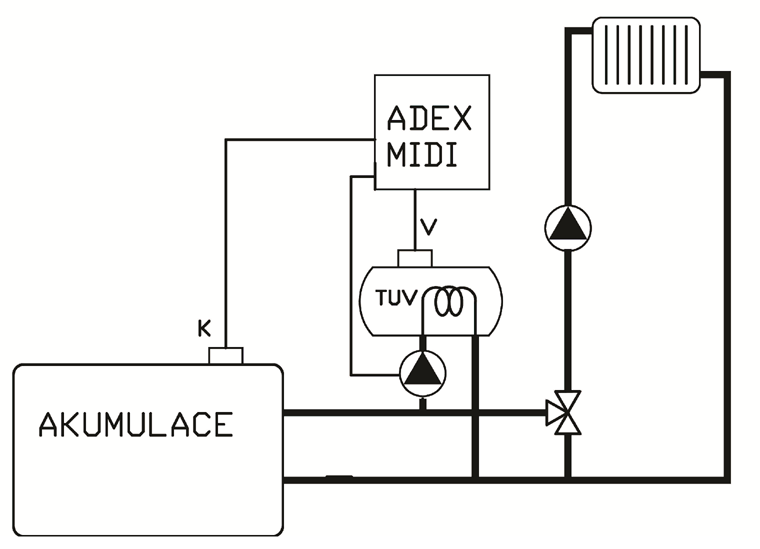

Zapojení MD6: Pro nabíjení zásobníku TUV se zdroje s negarantovanou teplotou (např. akumulační nádrž).

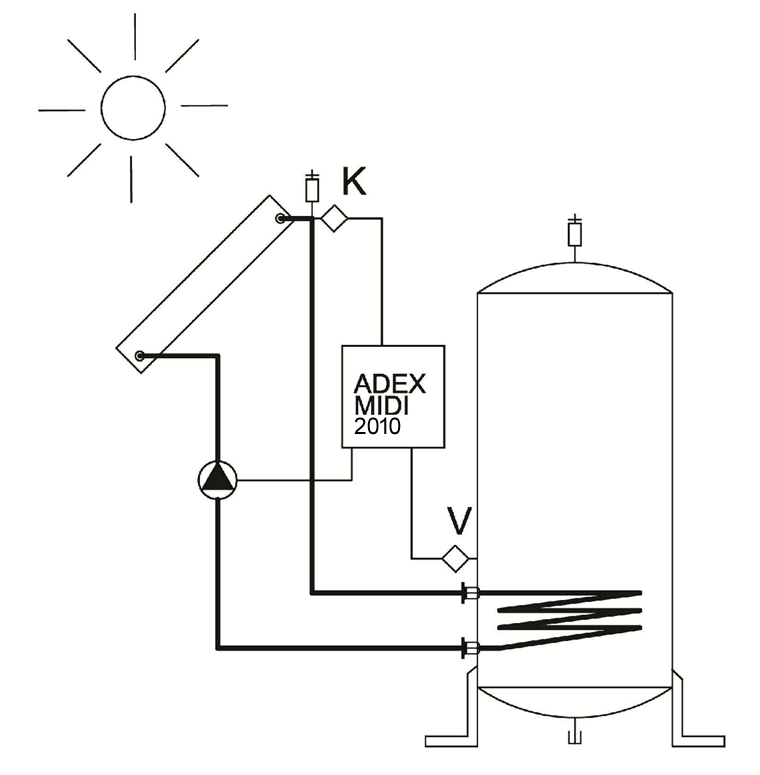

Zapojení MD7: Pro nabíjení zásobníku TUV nebo akumulační nádrže ze solárního panelu

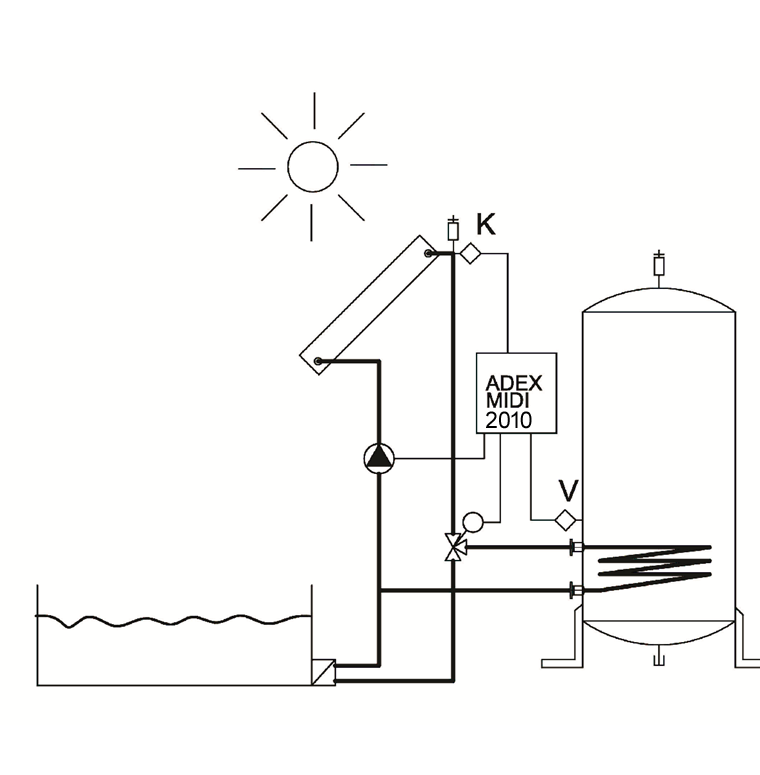

Zapojení MD8: Pro nabíjení zásobníku TUV nebo akumulační nádrže ze solárního panelu
s možností ohřevu bazénu

Objednací číslo: 0803

Soubory ke stažení:
> Návod
> Katalogový list

Související produkty:

> ADEX Comfort R
> ADEX Comfort R DIN
> Držák VRG
> SERVOPOHON ESBE ARA 663
> Pokojový termostat CM 707

Parametry:

Napájení - příkon 230V/50Hz
max 10VA

Krytí IP 41
(při instalaci průchodkami dolů)

Výstup pro servopohon 24V/50Hz, max. 5VA, 90° / 60÷240 sec

Výstup pro čerpadla 230V/50Hz,
max. 300VA

Vstup pro pokojový termostat
max. 20mA / 5Vss

Rozměry 140 x 190 x 58 mm

Příslušenství:

Příložná čidlo T,V včetně montážního příslušenství (2spr.)

Síťová flexošňůra

Náhradní pojistky

Kabelové průchodky

Hmoždinky, vruty
