ADEX Comfort R DIN
Popis:
Regulátor ADEX Comfort R DIN lze použít pro řízení jednoho z dvanácti topných systémů s topným okruhem regulovaným směšovacím ventilem. Nejčastěji se používá se čtyřcestným ventilem pro kotle s ochranou teploty zpátečky v Systému 1 nebo s akumulační nádrží v Systému 7.
Provedení DIN umožňuje snadnou montáž do rozvaděče nebo rozvaděčové skříně.
Při požadavku na použití BT modulu musí být tento modul umístěn do skříňky regulátoru. Doporučujeme uvést požadavek do objednávky. Konfigurace vybraného Systému a způsobu ovládání se volí pomocí kofiguračních přepínačů.

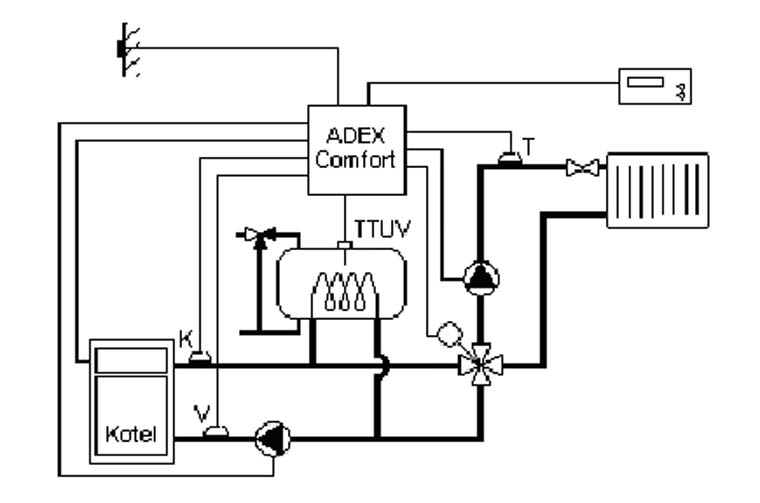

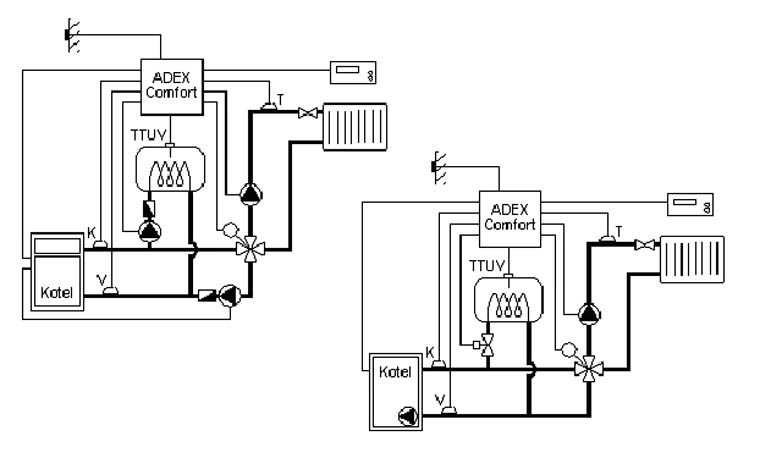

Systémy zapojení : ![](System01.jpg) Systém 1 : Systém se čtyřcestným ventilem s hlídáním teploty zpátečky a výstupu kotle , TUV ![](System02.jpg) Systém 2 : Obdobně jako Systém 1, ovládá, čerpadlo kotlového okruhu a kotel, bez TUV ![](System03.jpg)

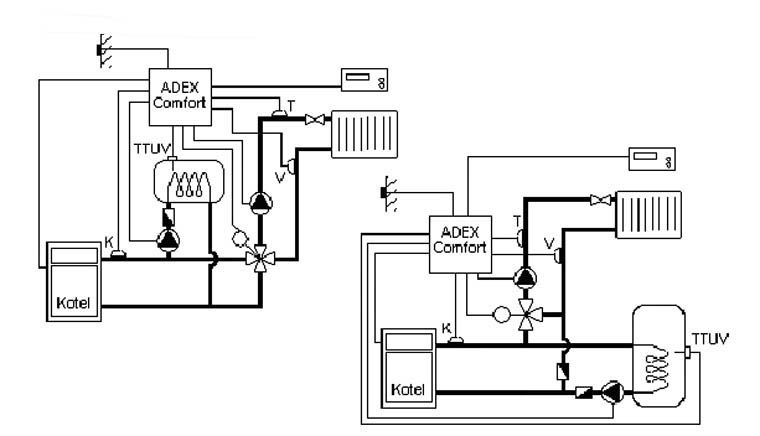

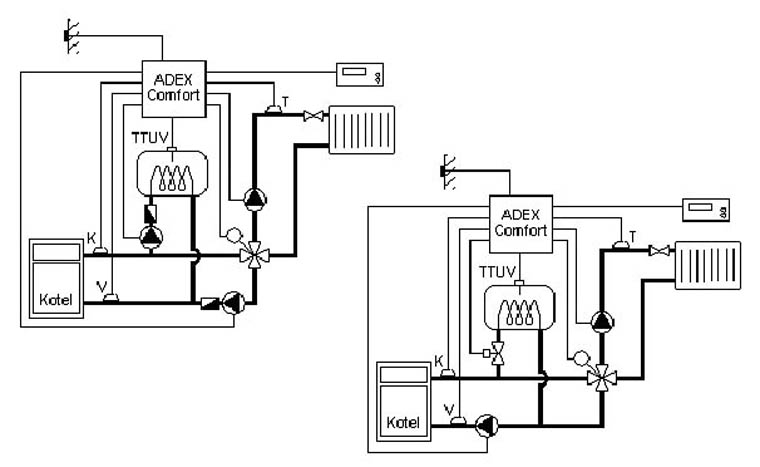

Systém 3 : Obdobně jako Systém 1, místo kotle ovládá kotlové čerpadlo ![](System04.jpg)
Systém 4 : Bez hlídání teploty zpátečky kotle ![](System05.jpg)

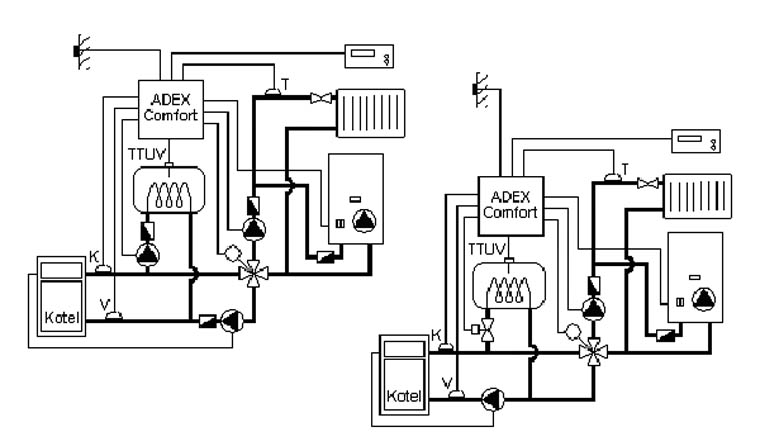

Systém 5 : S automatickým přechodem na záložní kotel při vyhasnutí primárního kotle
Systém 6 : S automatickým přechodem na sériově řazený záložní kotel ![](System07.jpg)

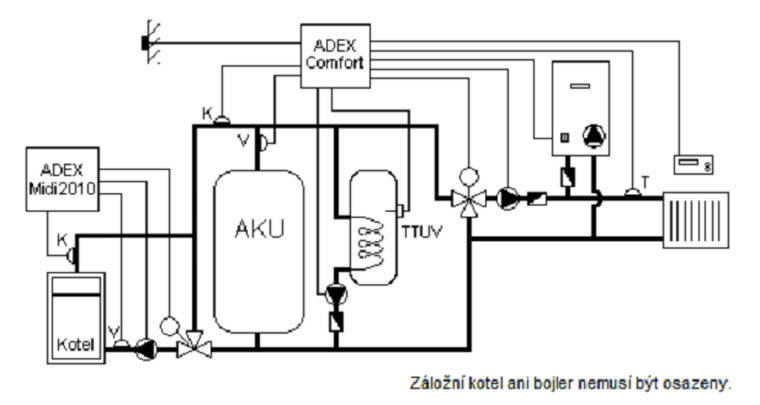

Systém 7 : Základní systém s akumulační nádrží, TUV a záložním kotlem, (ADEX MIDI 2010 nemusí být osazen) ![](System08.jpg)

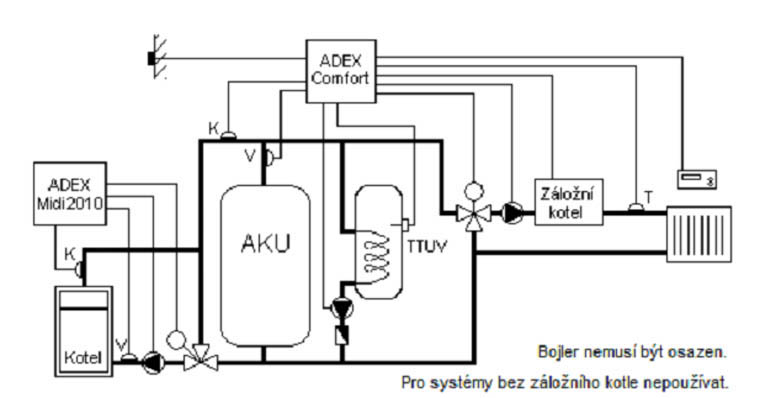

Systém 8 : Jako Systém 7, sériově řazený záložní kotel ![](System09.jpg)

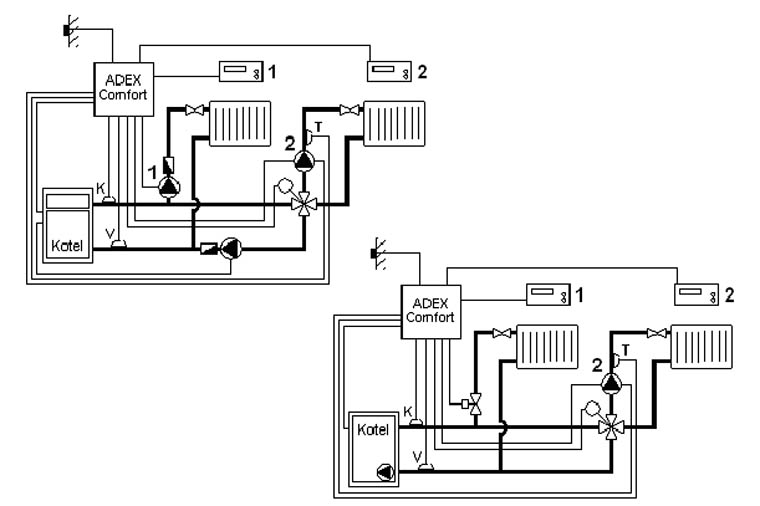

Systém 9 : Kombinace směšované a pomocné čerpadlové topné větve ![](System10.jpg)

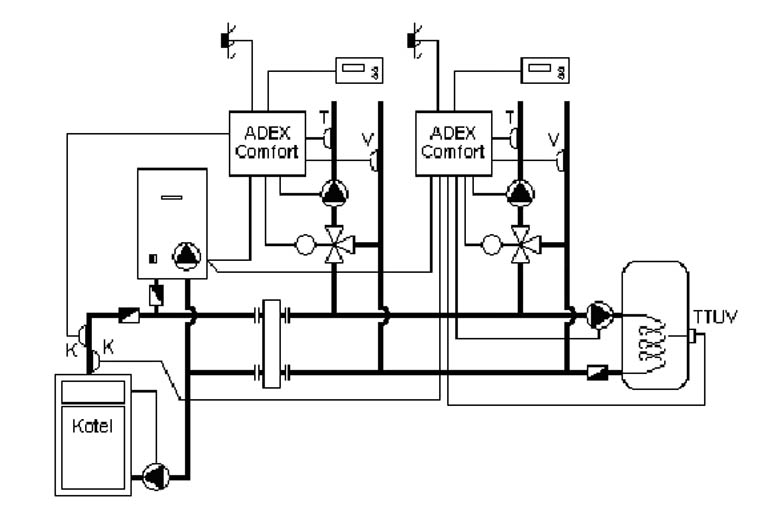

Systém 10 : Použití v rozvětveném systému se záložním kotlem ![](System11.jpg)

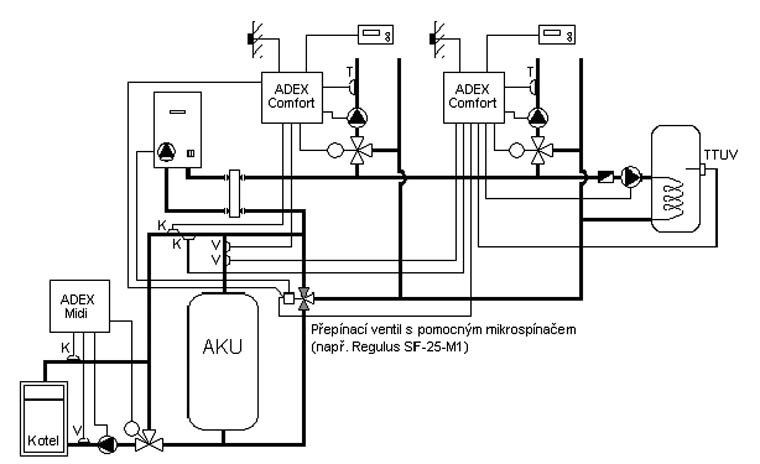

Systém 11 : Rozvětvený systém s akumulační nádrží a záložním kotlem ![](System12.jpg)

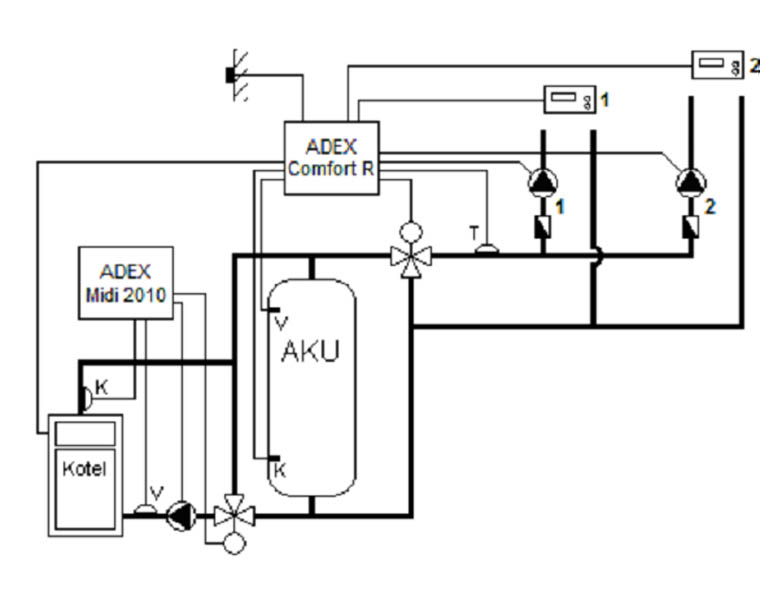

Systém 12 : Zjednodušený systém s akumulační nádrží a dvěma čerpadlovými větvemi
|
Objednací číslo: 0543 Soubory ke stažení:
> Návod
> Katalogový list
Související produkty: > ADEX Comfort R
> Venkovní čidlo ADEX B
> BT Modul
> SERVOPOHON ESBE ARA 663
> Pokojový termostat CM 707
> ADEX TTUV
Parametry: Napájení - příkon 230V/50Hz
max 10VA Krytí IP 10 Výstup pro servopohon 24V/50Hz, max. 5VA, 90° / 60÷240 sec Výstup pro čerpadla 230V/50Hz,
max. 300VA Výstup pro ovládání kotle
spínací kontakt 3A/250Vstř. Vstup pro pokojový termostat
max. 20mA / 5Vss Vstup pro spínání ohřevu TUV
(termostat bojleru)
max. 20mA / 5Vss
Rozměry: 9 modulů (160mm) Příslušenství: Příložná čidla T,K,V včetně montážního příslušenství (3spr.) Náhradní pojistky |
