ADEX Midi RK

Popis:

Regulátor ADEX Midi RK je součástí regulační soupravy ADEX Midi RC. Tato souprava se používá pro řízení víceokruhových teplovodních systému ústředního topení. Větvové regulátory mezi sebou komunikují bezdrátově. Větvové regulátory můžou komunikovat s regulátorem kotelny ADEX Midi RK nebo ADEX Comfort RK.
Regulátor ADEX Comfort RK má větší možnosti použití, než ADEX Midi RK.


Příklady zapojení do soustavy:

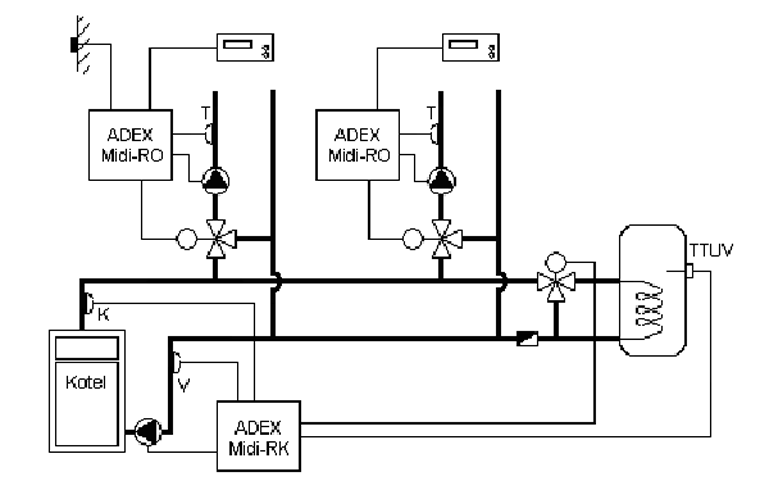

Systém 1: Neřízený kotel s ochranou zpátečky, TUV

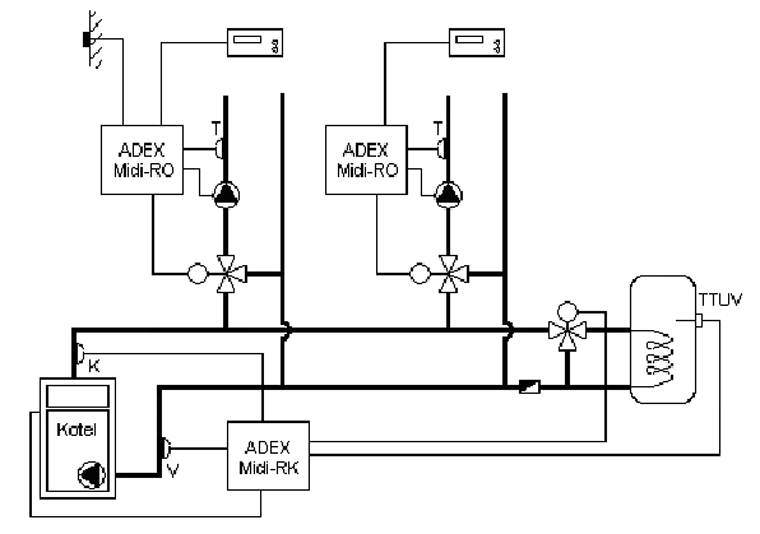

Systém 2 : Kotel s ochranou zpátečky s vlastním čerpadlem , TUV

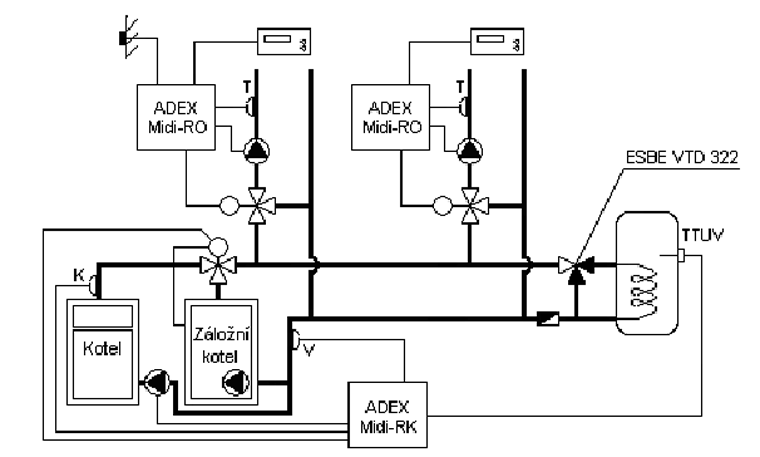

Systém 3 : Kotel s ochranou zpátečky, přepnutí na záložní kotel přepínacím ventilem, TUV

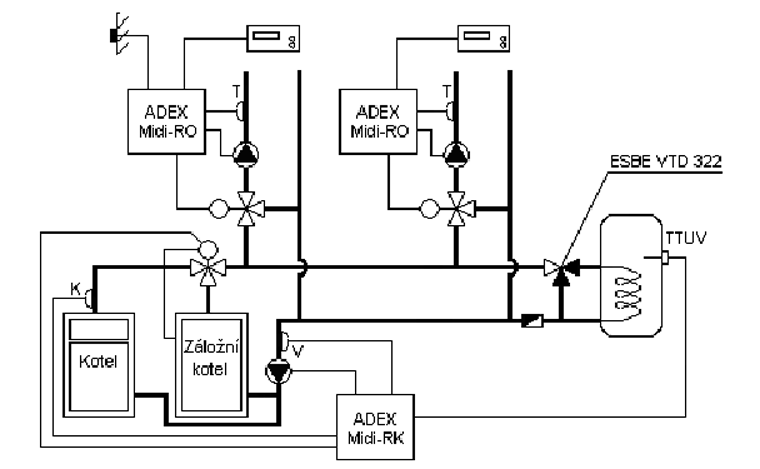

Systém 4 : Kotel s ochranou zpátečky, přepnutí na záložní kotel přepínacím ventilem, TUV, společné kotlové čerpadlo

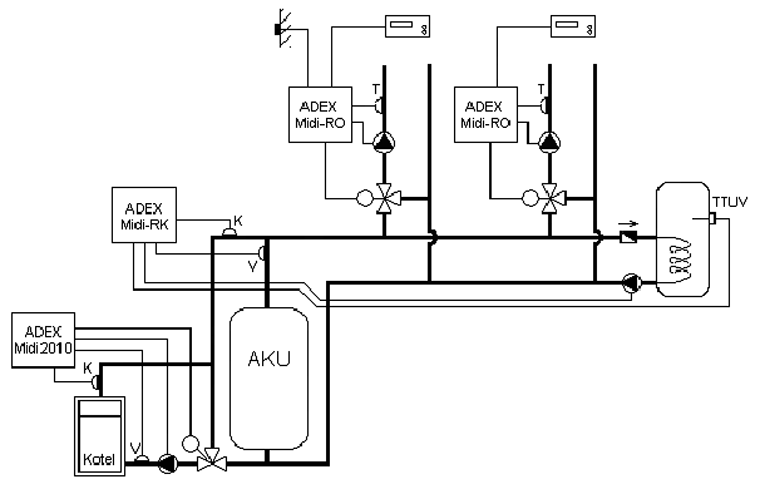

Systém 5 : Akumulční nádrž s prioritním vytápěním a ukládáním přebytků, TUV

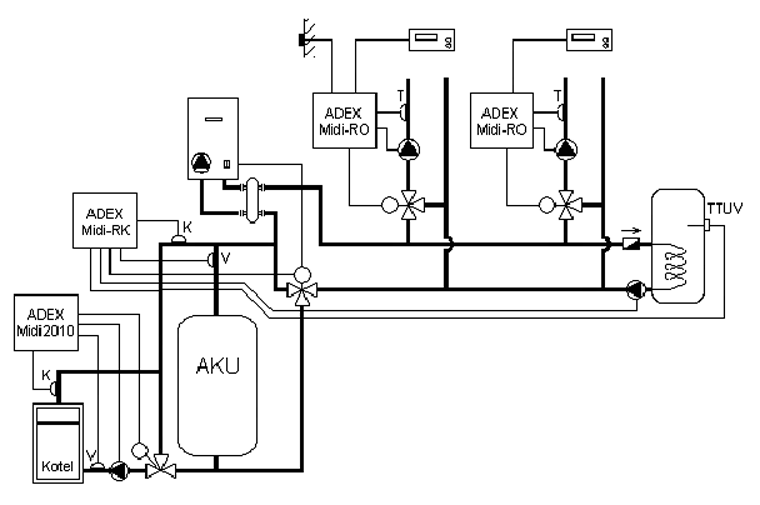

Systém 6 : Akumulční nádrž s prioritním vytápěním a ukládáním přebytků, TUV, záložní kotel









Objednací číslo: 0642

Soubory ke stažení:

> Návod
> Katalogový list
> Popis MIDI RC

Související produkty:

> ADEX Midi RO
> ADEX Comfort RK
> Venkovní čidlo ADEX B
> Držák VRG
> SERVOPOHON ESBE ARA 663
> Pokojový termostat CM 707

Parametry:

Napájení - příkon 230V/50Hz
max 10VA

Krytí IP 41
(při instalaci průchodkami dolů)

Výstup pro servopohon 24V/50Hz, max. 5VA, 90° / 60÷240 sec

Výstup pro čerpadla 230V/50Hz,
max. 300VA

Výstup pro ovládání kotle
spínací kontakt 3A/250Vstř.

Vstup pro pokojový termostat
max. 20mA / 5Vss

Rozměry 140 x 190 x 58 mm



Příslušenství:

Příložná čidla včetně montážního příslušenství (2 spr.)

Síťová flexošňůra

Náhradní pojistky

Kabelové průchodky

Hmoždinky, vruty
