Popis:

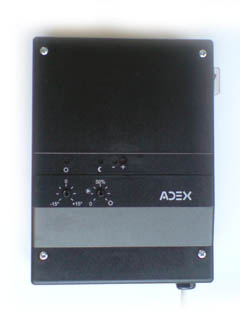

Regulátor ADEX Ekvi je mikroprocesorový regulátor, který řídí dodávku tepla do objektu nastavováním směšovacího ventilu podle zvolené teplotní křivky v závislosti na venkovní teplotě.

Pro řízení nočních poklesů se využívá programovatelného pokojového termostatu, který současně zamezí přetopení systému v denním režimu.

Při použití čidla vratné kotlové vody zajišťuje regulátor přednostní ochranu kotle proti nízkoteplotní korozi. Regulátor může být vybaven výstupy pro spínání oběhového čerpadla, kotle, nabíjecího čerpadla TUV a analogovým napěťovým výstupem 0 - 10V pro ovládání kaskádního řadiče nebo proporcionálního servopohonu.

Regulátor ADEX Ekvi 4.1 nemá výstup pro čerpadlo TUV. Ostatní vlastnosti jsou shodné s regulátorem ADEX Ekvi 5.1 .

Obdobně, jako regulátor ADEX Ekvi 4.1 lze použít regulátor ADEX Comfort R s dokoupeným čidlem venkovní teploty ADEX B.

Typové vlastnosti:

- spíná oběhové čerpadlo topné vody a kotel

- autokonfigurace čidel - nejsou-li připojena čidla výstupní a vratné kotlové vody, regulátor automaticky ignoruje jejich funkci

- automatický přechod do letního režimu

- pravidelné procvičování čerpadel a směšovacího ventilu v letním režimu

- ochrana kotle proti nízkoteplotní korozi (se zapojeným čidlem TV)

- ochrana proti přetopení kotle nad 95°C (se zapojeným čidlem TK)

- protimrazová ochrana

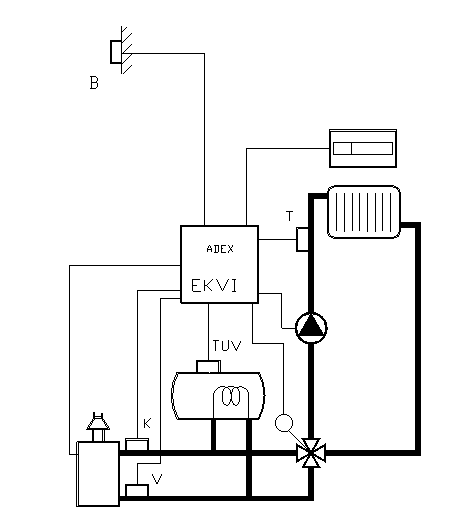

Zapojení do systému :

Systém se čtyřcestným ventilem s hlídáním teploty zpátečky kotle.
Čidla K a V nejsou součástí základní dodávky.

Objednací číslo: 0613

Soubory ke stažení:
> Návod
> Katalogový list

Související produkty:

> ADEX Comfort R
> Držák VRG
> SERVOPOHON ESBE ARA 663
> Pokojový termostat CM 707
> ADEX TTUV

Parametry:

Napájení 230V/50Hz

Příkon elektroniky:
max. 4 VA bez serva
max. 10 VA se servem

Výstup pro servopohon:
24V, 50Hz, 2 - 5 VA
90°/120 až 150 sec.

Výstupy pro kotel:
spínací kontakt 5A/250V

Výstupy pro čerpadla:
230V/50Hz, celkem max. 4A

Binární vstupy : bezpotenciálový spínací kontakt 20mA/12Vss

Rozměry regulátoru / hmotnost 190 x 145 x 58 mm / 1,6 kg

Stupeň krytí dle ČSN IP 41

Příslušenství:

Příložné čidlo T včetně montážního příslušenství (1spr.)

Venkovní čidlo ADEX B

Síťová flexošňůra

Náhradní pojistky

Kabelové průchodky

Hmoždinky, vruty

Příslušenství na objednávku:

Příložné čidlo V

Příložné čidlo K
