Určení:

Modul ADEX PHS slouží pro signalizaci poruchových a havarijních stavů v kotelnách nebo k obdobným účelům. Modul vyniká vysokou odolností proti elektromagnetickému i elektrostatickému rušení.

Popis funkce:

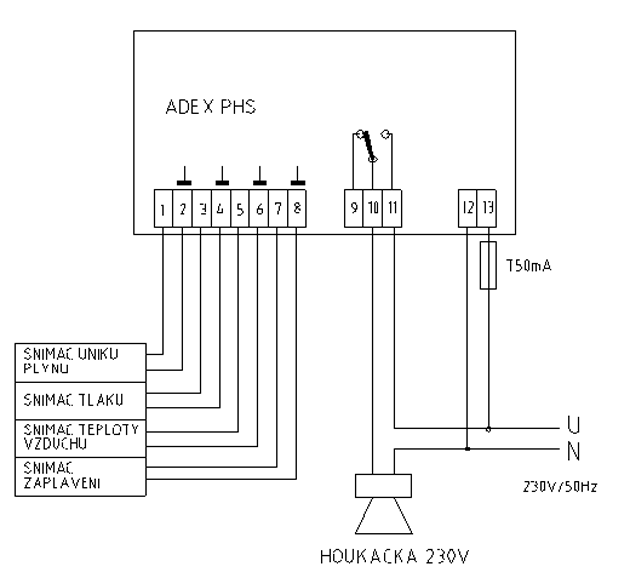

Modul ADEX PHS je vybaven čtyřmi nízkonapěťovými vstupy pro registraci stavu výstupního kontaktu poruchových a havarijních snímačů. Vstupy modulu ADEX PHS se aktivují sepnutím beznapěťového kontaktu, zapojeného na vstup modulu. Lze použít i snímače, osazené na výstupu tranzistorem s otevřeným kolektorem.

Objednací číslo: 0673

Soubory ke stažení:
> Katalogový list

Parametry:

Napájení 230V/50Hz

Počet vstupů pro snímače
4

Aktivní stav snímače:
sepnutý kontakt

Zatížení kontaktu snímače:
12Vss / 20 mA

Výstup modulu
přepínací kontakt relé 8A/250V (odporová zátěž)

Rozměry š x v x h
106 x 90 x 75 mm

Rozměr na DIN liště: 6 modulů
