ADEX Numira R 6.1

Popis:

ADEX Numira je určen k regulaci teplovodních topných systémů. Je vhodný zejména pro rodinné domky a menší objekty. Uplatní se zejména tam, kde je požadován celoroční automatický provoz kotelny s minimálními nároky na obsluhu.

Kromě regulace podle požadované teploty v referenční místnosti podle pokojového termostatu plní funkce hlídání kotlového okruhu podle teploty vratné i výstupní kotlové teploty. Zamezuje tak podchlazení kotle i přetopení kotle. Velký význam to má především u kotlů s ocelovým výměníkem, kde významně zvyšuje ekonomičnost provozu i životnost kotle.

Regulátor je řízen pokojovým termostatem Honeywell CM707 nebo jiným pokojovým termostatem Honeywell typu CM. Pokojový termostat se umísťuje v referenční místnosti, což umožňuje uživateli jednoduchou obsluhu z obytného prostoru. Regulátor pracuje bez čidla venkovní teploty. To nese výhodu pro dobře zateplené obejkty, kde je regulace podle venkovní teploty nevhodná.

Systémy zapojení :

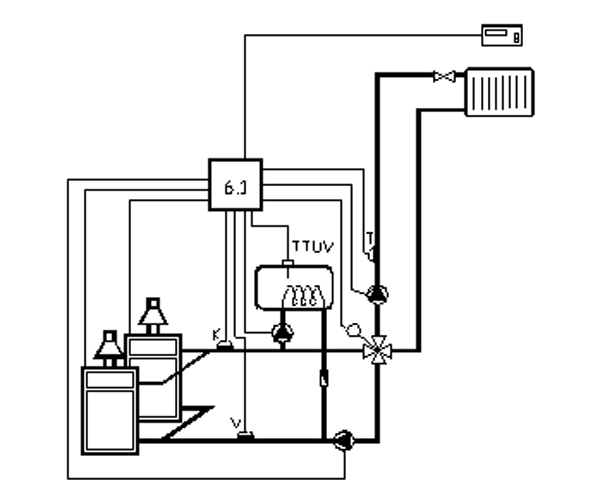

Systém se čtyřcestným ventilem s hlídáním teploty zpátečky a výstupu kotlů , TUV

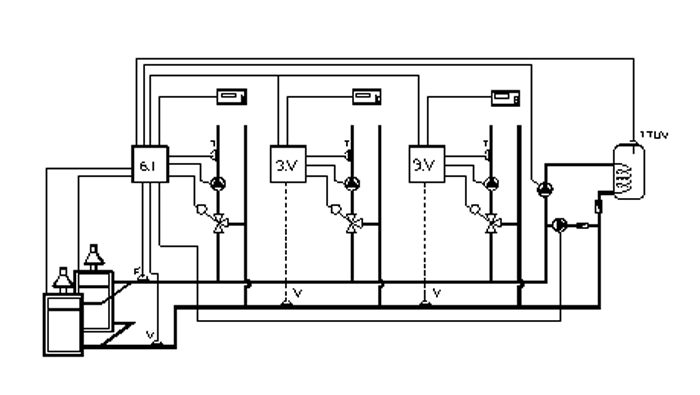

Zapojení s větvovými regulátory ADEX Numira 3.V

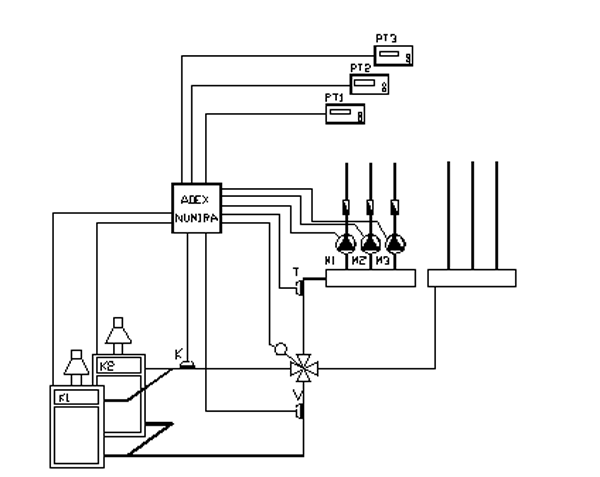

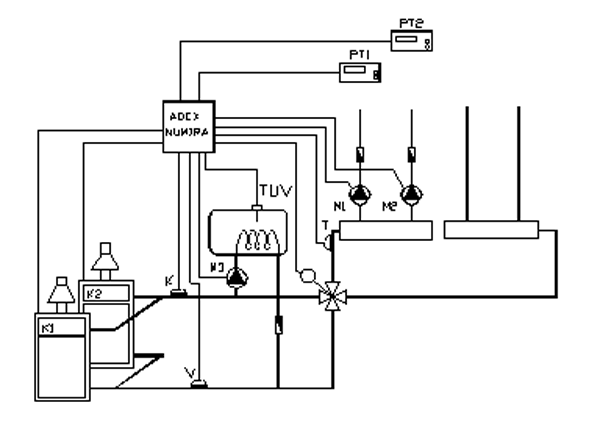

Na stejném hardwarovém základě je postaven regulátor ADEX Numira R 6.1/N3PT, který je určen pro vícevětvové systémy s regulací pomocí spínání oběhových čerpadel.


Objednací číslo: 1205

Soubory ke stažení:
> Návod
> Katalogový list

Související produkty:

> ADEX Numira R 6.1/N3PT
> Držák VRG
> SERVOPOHON ESBE ARA 663
> Pokojový termostat CM 707
> ADEX TTUV

Parametry:

Napájení 230V/50Hz

Příkon elektroniky:
max. 4 VA bez serva
max. 10 VA se servem

Výstup pro servopohon:
24V, 50Hz, 2 - 5 VA
90°/120 až 150 sec.

Výstupy pro kotel:
spínací kontakt 5A/250V

Výstupy pro čerpadla:
230V/50Hz, celkem max. 4A

Typ teplotního čidla:
ADEX T, K, V
(element KTY 81-210)

Vstupy PT, TU, PK: bezpotenciálový spínací kontakt 20mA/12Vss

Rozměry regulátoru / hmotnost 190 x 145 x 58 mm / 1,6 kg

Stupeň krytí dle ČSN IP 41



Příslušenství:

Příložná čidla T,K,V včetně montážního příslušenství (3spr.)

Síťová flexošňůra

Náhradní pojistky

Kabelové průchodky

Hmoždinky, vruty
