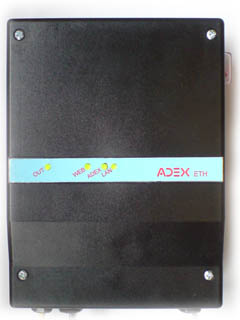

ADEX ETH

Popis:

ADEX ETH slouží k připojení regulátoru ADEX Comfort R ethernetovým kabelem k internetu a monitorování činnosti regulátoru v internetovém prohlížeči.

Kromě regulátoru ADEX Comfort R umožňuje ADEX ETH dále sledovat stav čtyř binárních vstupů a tří teplot, měřených teplotními čidly DS. Také je možno dálkově spínat jeden optronový NPN výstup.

K modulu ADEX ETH se připojí ethernetový kabel rozvodu internetu. Připojit se lze přes ethernetový switch nebo přímo na ethernetový výstup routeru. Konzultujte se svým poskytovatelem připojení k internetu. ADEX ETH nemá WIFI připojení.

Na samotném modulu nemusíte nic nastavovat. Celé stránky běží na serveru KTR a nevyžadují pro připojení regulátoru k internetu pevnou IP adresu.

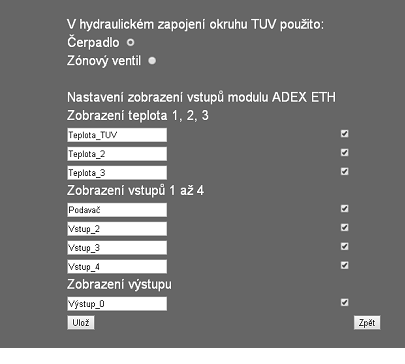

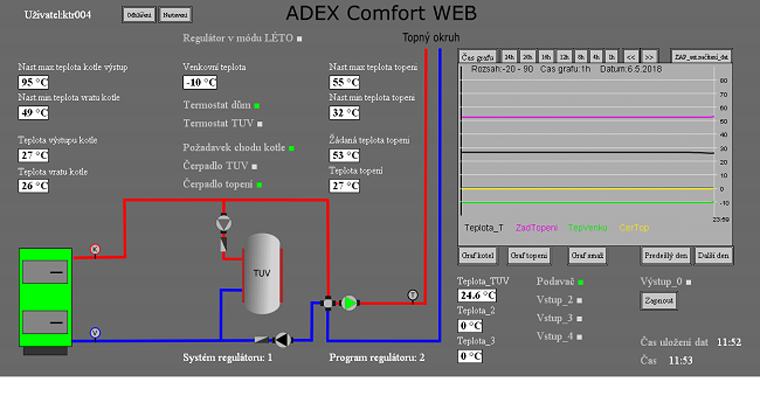

Ukázka obrazovek:



Objednací číslo: 0218

Soubory ke stažení:

> Návod

Související produkty:

> ADEX Comfort R

Parametry:

Napájení: 230V/50Hz

Příkon: max. 2VA

Krytí: IP41 (při svislé montáži na stěnu, průchodkami dolů)

Rozměry: 150x195x60mm

Připojení k internetu: Ethernetová zásuvka RJ45

Připojení k regulátoru ADEX Comfort R: Dodaným kablíkem

Pomocné binární vstupy

IN1,IN2,IN3,IN4: Bezpotenciálový spínací kontakt, zatížení 5V/0,5mA

Teplotní vstupy T1,T2,T3: Teplotní čidlo DS 18B20, třívodičové připojení

Rozsah měření T1,T2,T3 0 až 99°C, rozlišení 0,1°C

Výstup OUT: Opticky oddělený tranzistor NPN, max. 80V, 50mA, 150mW

Příbalové příslušenství:

Hmoždinka Ø8mm 2 ks

Vrut 3,5x40mm 2 ks

Průchodka SR6R3 5 ks

Propojovací kablík Comfort R 1 ks

Teplotní čidlo DS 18B20 1 ks

Návod se záručním listem 1 ks
