ADEX Comfort R
Popis:
Regulátor ADEX Comfort R lze použít pro řízení jednoho z dvanácti topných systémů s topným okruhem regulovaným směšovacím ventilem. Nejčastěji se používá se čtyřcestným ventilem pro kotle s ochranou teploty zpátečky v Systému 1 nebo s akumulační nádrží v Systému 7.
Provedení na stěnu umožňuje snadnou montáž, popřípadě se dá využít i držák VRG pro montáž přímo na směšovací ventil ESBE.
Pro monitorování a parametrování lze využít ADEX Controller s bezdrátovou komunikací s PC nebo BT modul s Bluetooth komunikací s PC nebo mobilem, popř. připojení ethernetovým kabelem s modulem ETH k internetu a monitorování činnosti pře www rozhraní. Konfigurace vybraného Systému a způsobu ovládání se volí pomocí kofiguračních přepínačů.

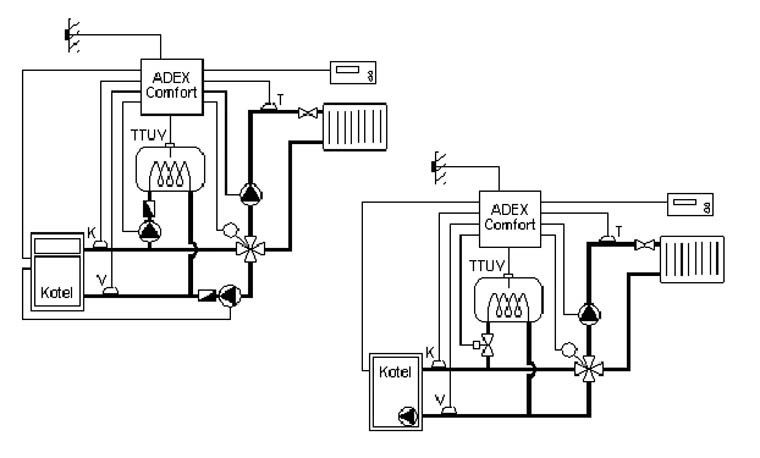

Systémy zapojení :  Systém 1 : Systém se čtyřcestným ventilem s hlídáním teploty zpátečky a výstupu kotle , TUV

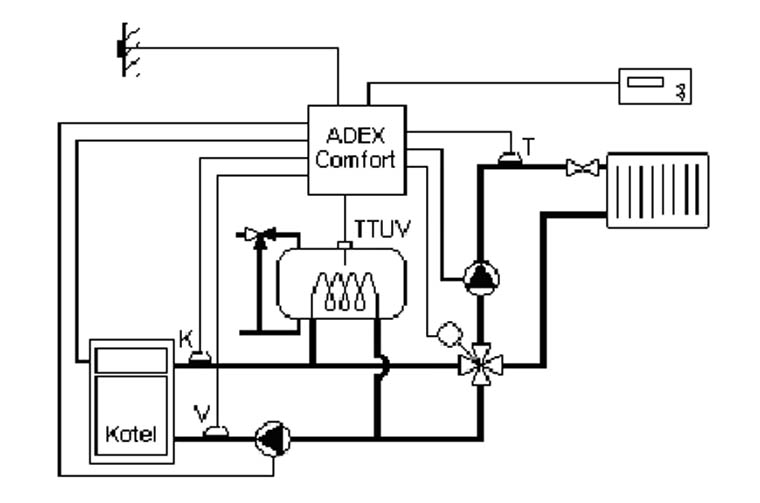

Systém 2 : Obdobně jako Systém 1, ovládá, čerpadlo kotlového okruhu a kotel, bez TUV

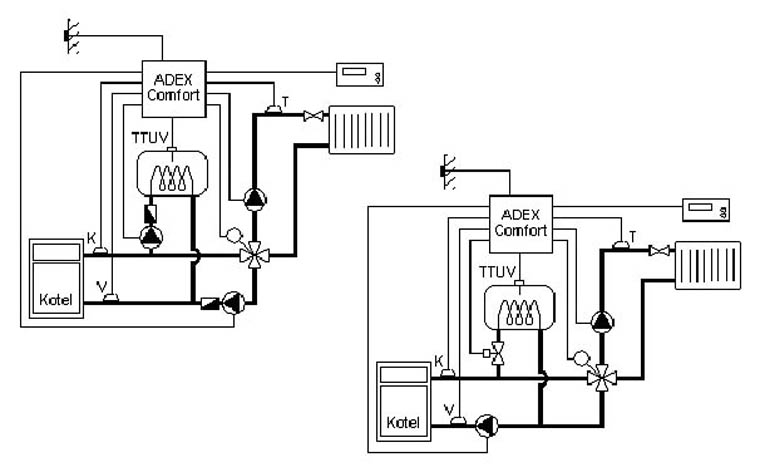

Systém 3 : Obdobně jako Systém 1, místo kotle ovládá kotlové čerpadlo

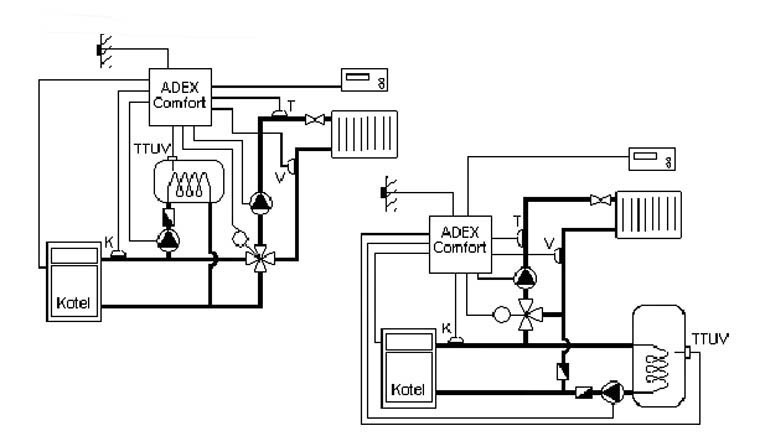

Systém 4 : Bez hlídání teploty zpátečky kotle

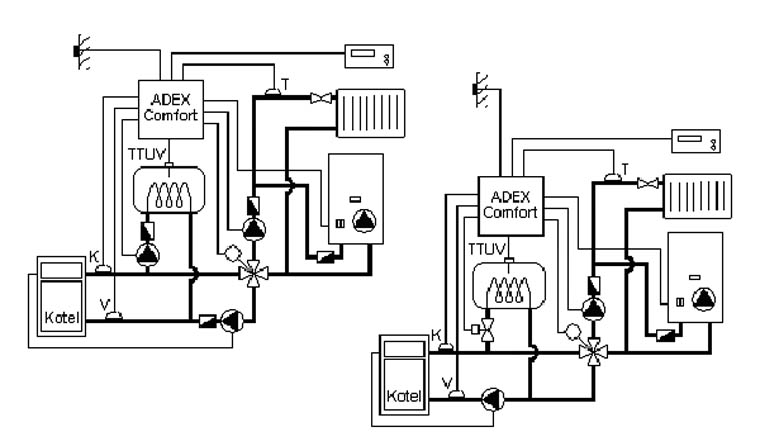

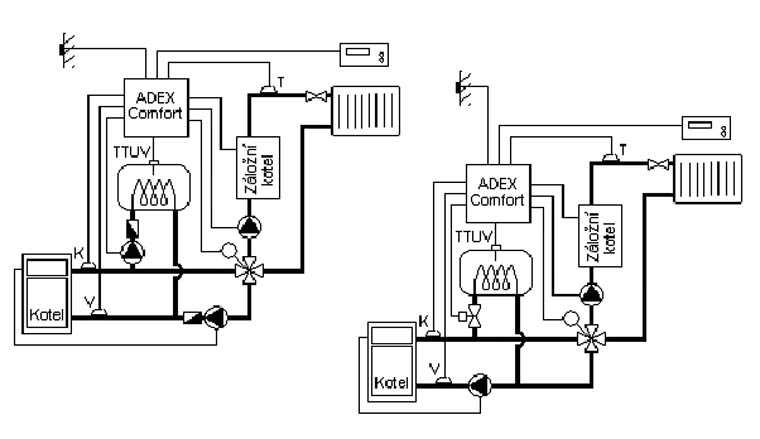

Systém 5 : S automatickým přechodem na záložní kotel při vyhasnutí primárního kotle
Systém 6 : S automatickým přechodem na sériově řazený záložní kotel

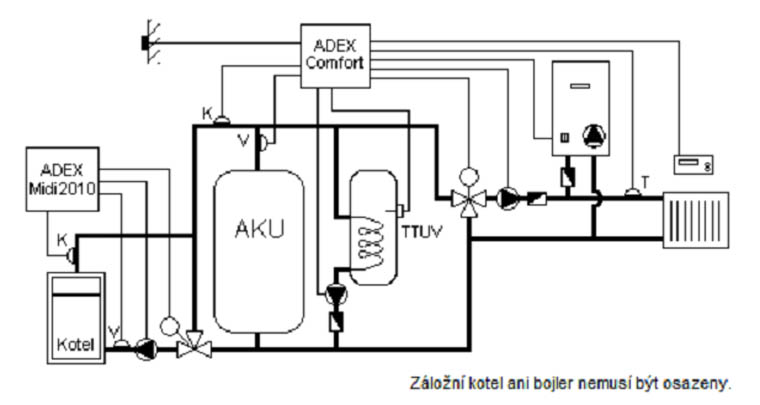

Systém 7 : Základní systém s akumulační nádrží, TUV a záložním kotlem, (ADEX MIDI 2010 nemusí být osazen)

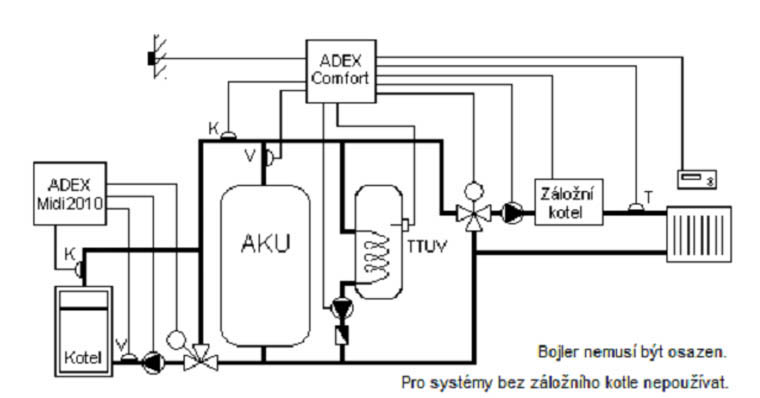

Systém 8 : Jako Systém 7, sériově řazený záložní kotel

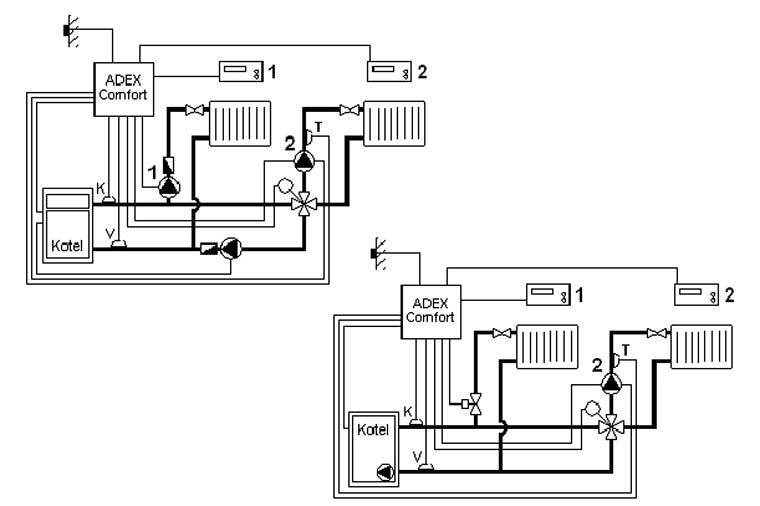

Systém 9 : Kombinace směšované a pomocné čerpadlové topné větve

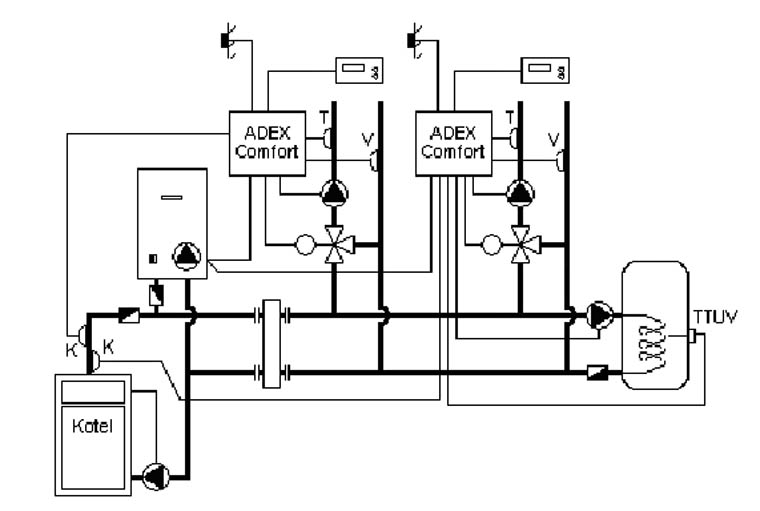

Systém 10 : Použití v rozvětveném systému se záložním kotlem

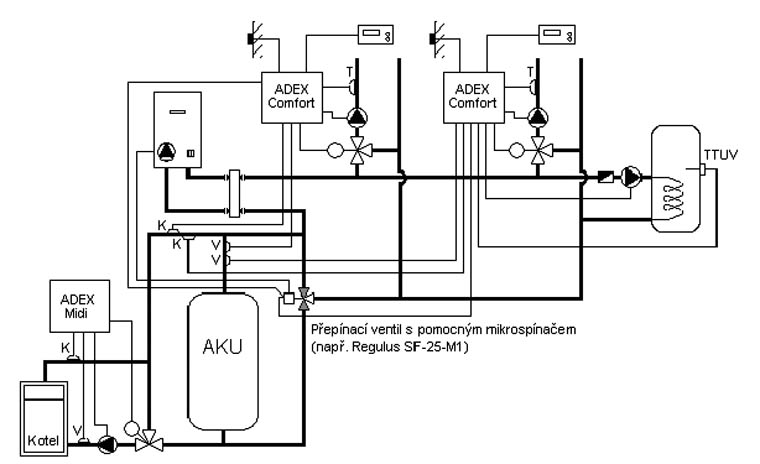

Systém 11 : Rozvětvený systém s akumulační nádrží a záložním kotlem

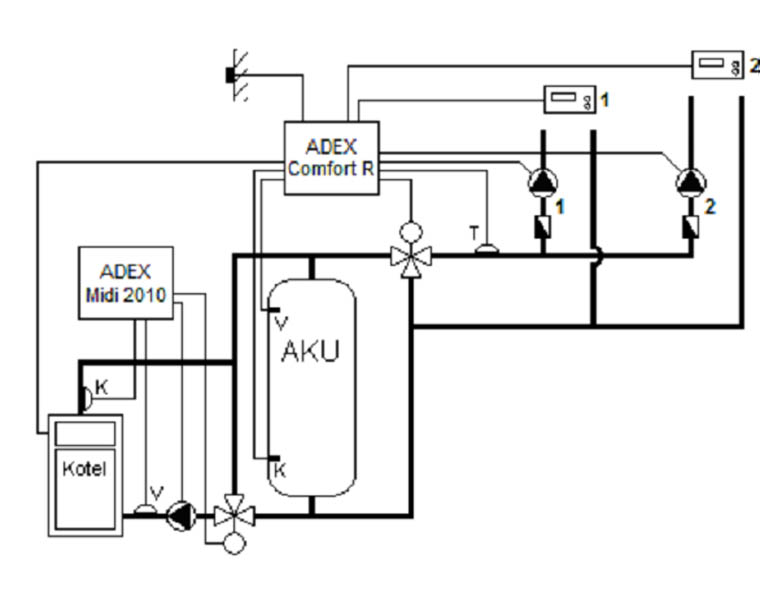

Systém 12 : Zjednodušený systém s akumulační nádrží a dvěma čerpadlovými větvemi
|
Objednací číslo: 1235
Soubory ke stažení:
> Návod
> Katalogový list Související produkty: > ADEX Comfort R DIN
> Venkovní čidlo ADEX B
> ADEX Controller
> BT Modul
> ETH modul
> Držák VRG
> SERVOPOHON ESBE ARA 663
> Pokojový termostat CM 707
> ADEX TTUV
Parametry: Napájení - příkon 230V/50Hz
max 10VA Krytí IP 41
(při instalaci průchodkami dolů) Výstup pro servopohon 24V/50Hz, max. 5VA, 90° / 60÷240 sec Výstup pro čerpadla 230V/50Hz,
max. 300VA Výstup pro ovládání kotle
spínací kontakt 3A/250Vstř. Vstup pro pokojový termostat
max. 20mA / 5Vss Vstup pro spínání ohřevu TUV
(termostat bojleru)
max. 20mA / 5Vss
Rozměry 140 x 190 x 58 mm Příslušenství: Příložná čidla T,K,V včetně montážního příslušenství (3spr.) Síťová flexošňůra Náhradní pojistky Kabelové průchodky Hmoždinky, vruty |
