ADEX Comfort D
Popis:
Regulátor ADEX Comfort D lze použít pro řízení jednoho z deseti topných systémů s topným okruhem regulovaným směšovacím ventilem. Nejčastěji se používá se čtyřcestným ventilem pro kotle s ochranou teploty zpátečky v Systému 1 nebo s akumulační nádrží v Systému 7.
Provedení na stěnu umožňuje snadnou montáž, popřípadě se dá využít i držák VRG pro montáž přímo na směšovací ventil ESBE.
Systémy zapojení :

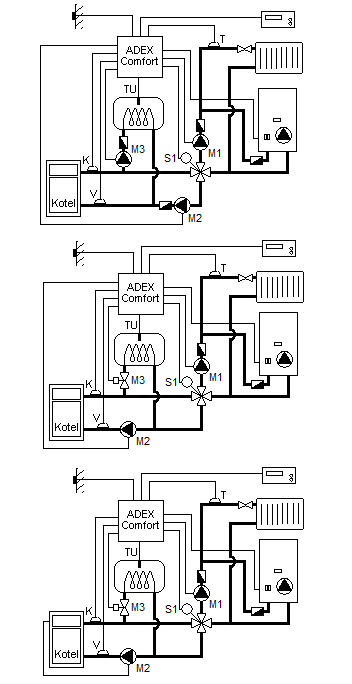

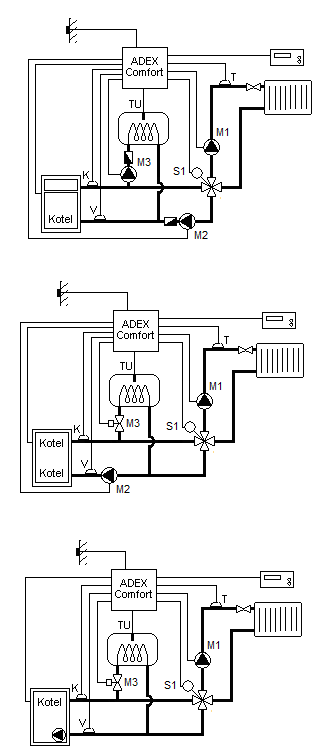

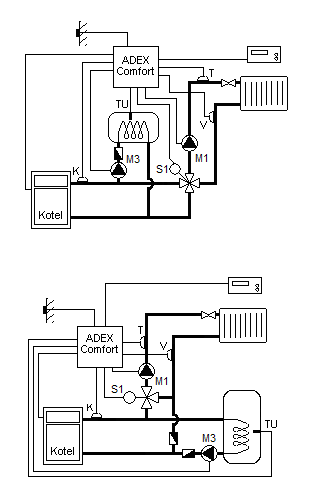

Systém D1 : Systém se čtyřcestným ventilem s hlídáním teploty zpátečky a výstupu kotle , TUV:
Systém D2 : Obdobně jako Systém 1, bez kotlového čerpadla a ochrany zpátečky kotle:
Systém D3 : Obdobně jako Systém 1, záložní kotel topného okruhu:

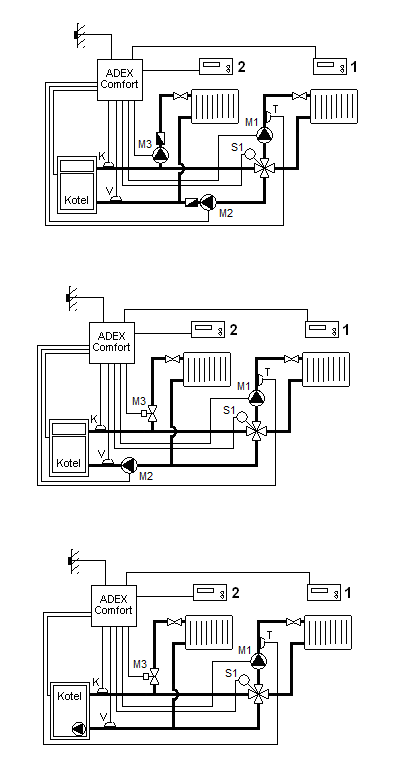

Systém D4 : Směšovaný + nesměšovaný okruh topení:

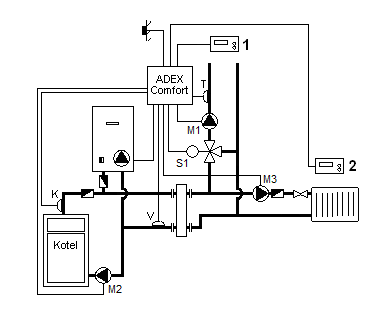

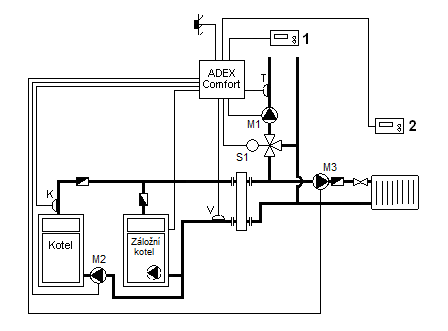

Systém D5 : Záložní kotel před anuloidem, směšovaný + nesměšovaný okruh:

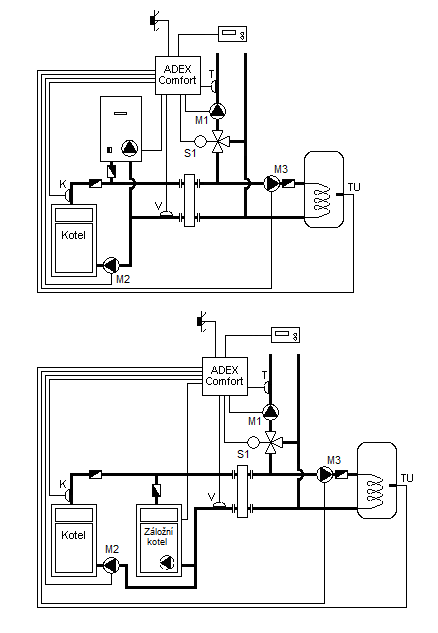

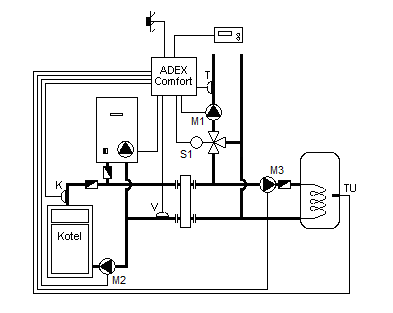

Systém D6 : Záložní kotel před anuloidem, směšovaný okruh + TUV
Systém D7 : Základní systém s akumulační nádrží, TUV a záložním kotlem:
Systém D8 : Akumulace, záložní kotel i pro TUV:

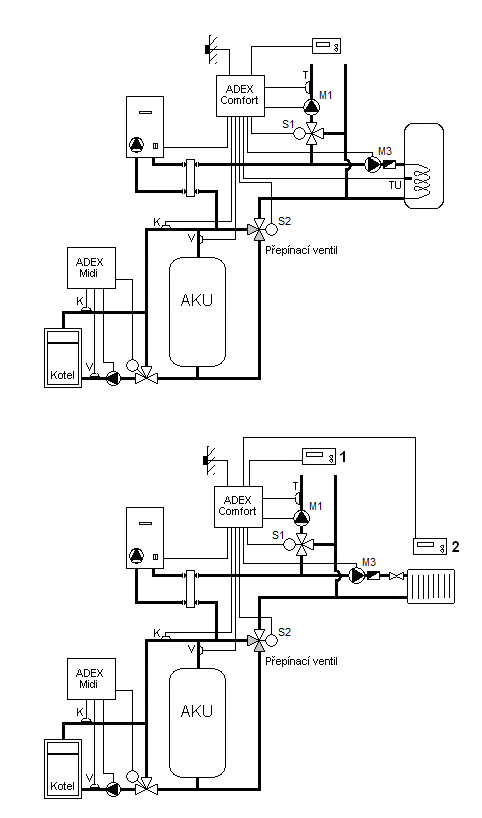

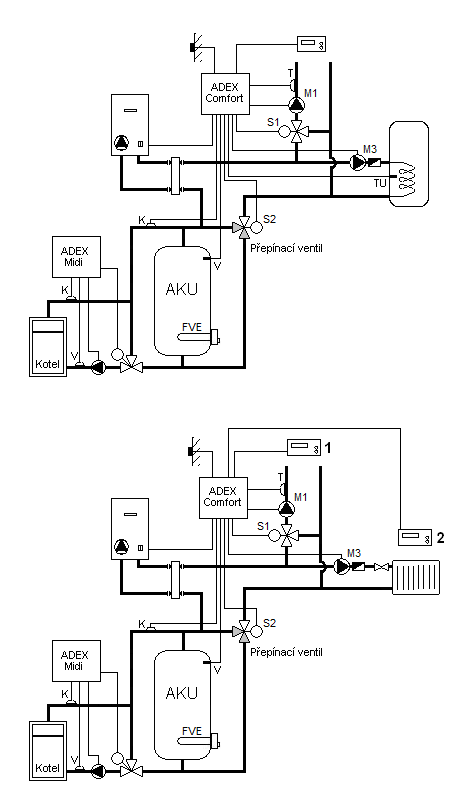

Systém D9 : Akumulace, záložní kotel i pro TUV, kombinovaný ohřev AKU:

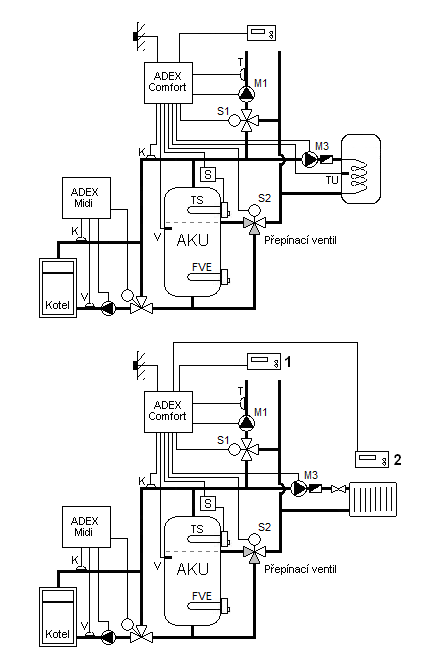

Systém D10 : Akumulace, záložní kotel i pro TUV, kombinovaný ohřev AKU, záložní elektroohřev AKU
Systém D11 : Akumulace, TUV, dva plnohodnotné směšované topné okruhy:
Systém D12 : Dva plnohodnotné směšované topné okruhy bez AKU, TUV :
Systém D13 : Dva plnohodnotné směšované topné okruhy bez AKU, TUV, dva zdroje:
|
Objednací číslo: 1457
Soubory ke stažení:
> Návod
> Leták
Související produkty:
> Venkovní čidlo ADEX B
> Držák VRG
> SERVOPOHON ESBE ARA 661
Parametry: Napájení - příkon 230V/50Hz
max 6VA
Krytí IP 41
(při instalaci průchodkami dolů)
Výstupy pro servopohon 230V/50Hz, max. 5VA, 90° / 60÷240 sec
Výstup pro čerpadla 230V/50Hz,
max. 1A
Výstup pro ovládání kotle
spínací kontakt 1A/250Vstř.
Vstup pro pokojový termostat
(bezpotenciálový kontakt)
max. 20mA / 5Vss
Teplotní čidla ADEX D
Rozměry 140 x 190 x 58 mm Příslušenství:
Příložná čidla T,K,V,U včetně montážního příslušenství
Síťová flexošňůra Náhradní pojistky Kabelové průchodky Hmoždinky, vruty |
